電子式電能表（導軌式）

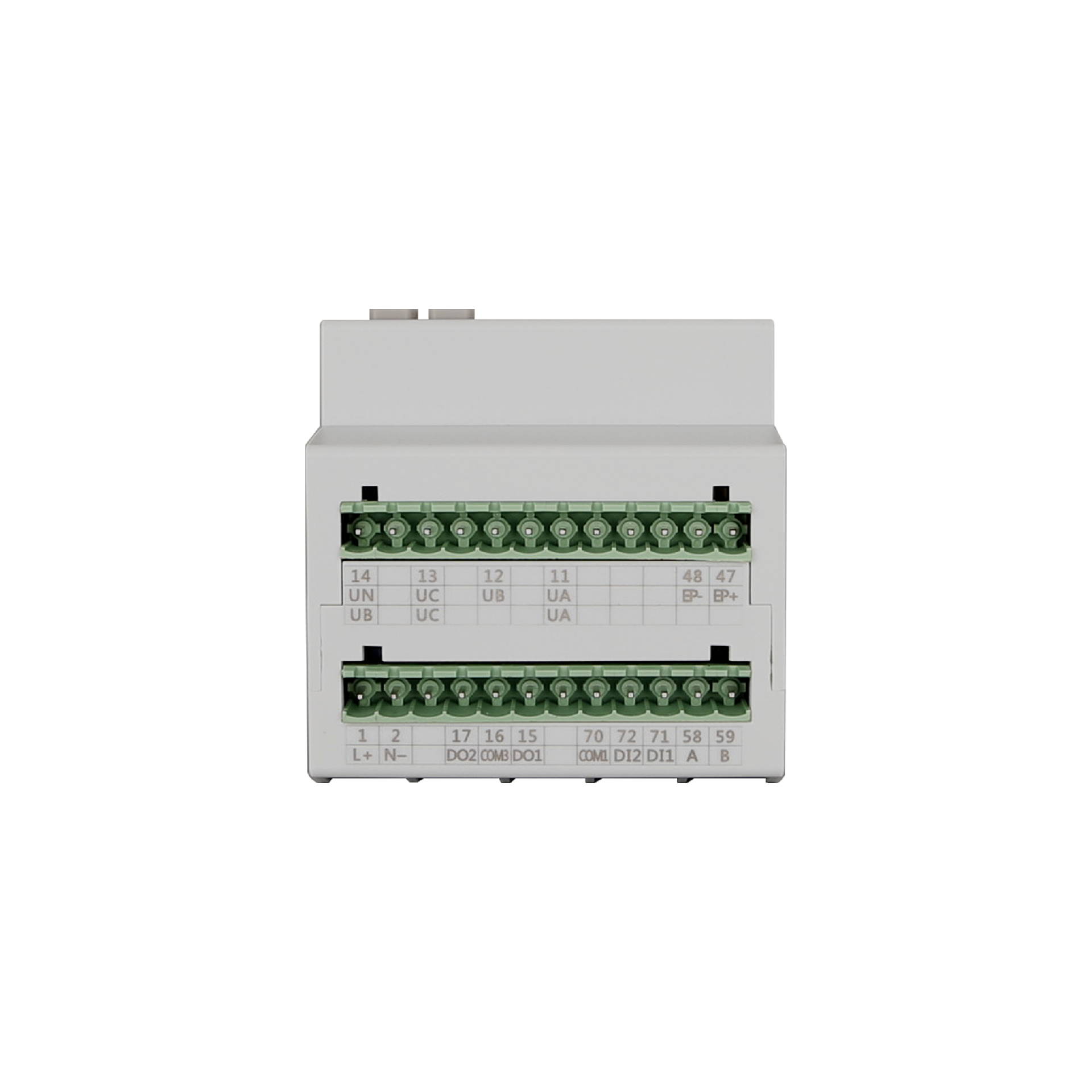

三相多回路免拆線電能表
最多可測4個三相回路的全電量參數，可監測電壓、電流總諧波及2~31次分諧波，且可選配2DI、2DO。外置開口式電流互感器，方便接線。使用LCD液晶點陣屏，中文漢顯?？蛇x配外置互感器（最多可接12個互感器）
概述
隨著國家的高速發展，早期工程已不滿足當下的電能需求，改造工程極其不易，方便有限的空間內利用率，我司研發出三相多回路免拆線導軌式電能表，最多可測4個三相回路的全電量參數，可監測電壓、電流總諧波及2~31次分諧波，且可選配2DI、2DO。外置開口式電流互感器，方便接線。使用LCD液晶點陣屏，中文漢顯。遠程RS-485數字通訊 ,采用MODBUS-RTU通訊協議。廣泛應用于電力系統、樓宇電氣、低壓配電、變電站、老舊改造工程等。
可選配外置互感器（最多可接12個互感器）

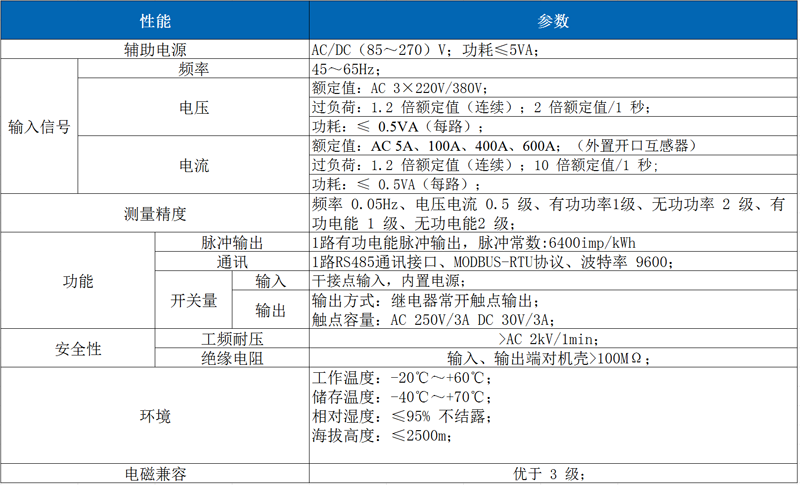

技術指標
功能及特點
■N（1、2、3、4）路三相回路全電參量測量，電流互感器外置；
■監測三相電壓/電流、零序電流、頻率；
■監測三相功率、總功率（有功、無功、視在）；
■監測三相功率因數、總功率因數；
■監測正反向分相電能以及總電能；
■監測電壓、電流總諧波及 2-31 分次諧波；
■最大電流、最大功率需量和實時電流、實時功率需量；
■事件記錄，記錄 DIDO 的動作情況；
■4種費率、4 時區 14 時段的費率設置；
■兩路開關量輸入、兩路開關量輸出、RS485 通訊、有功脈沖輸出（可切換對應回路）。

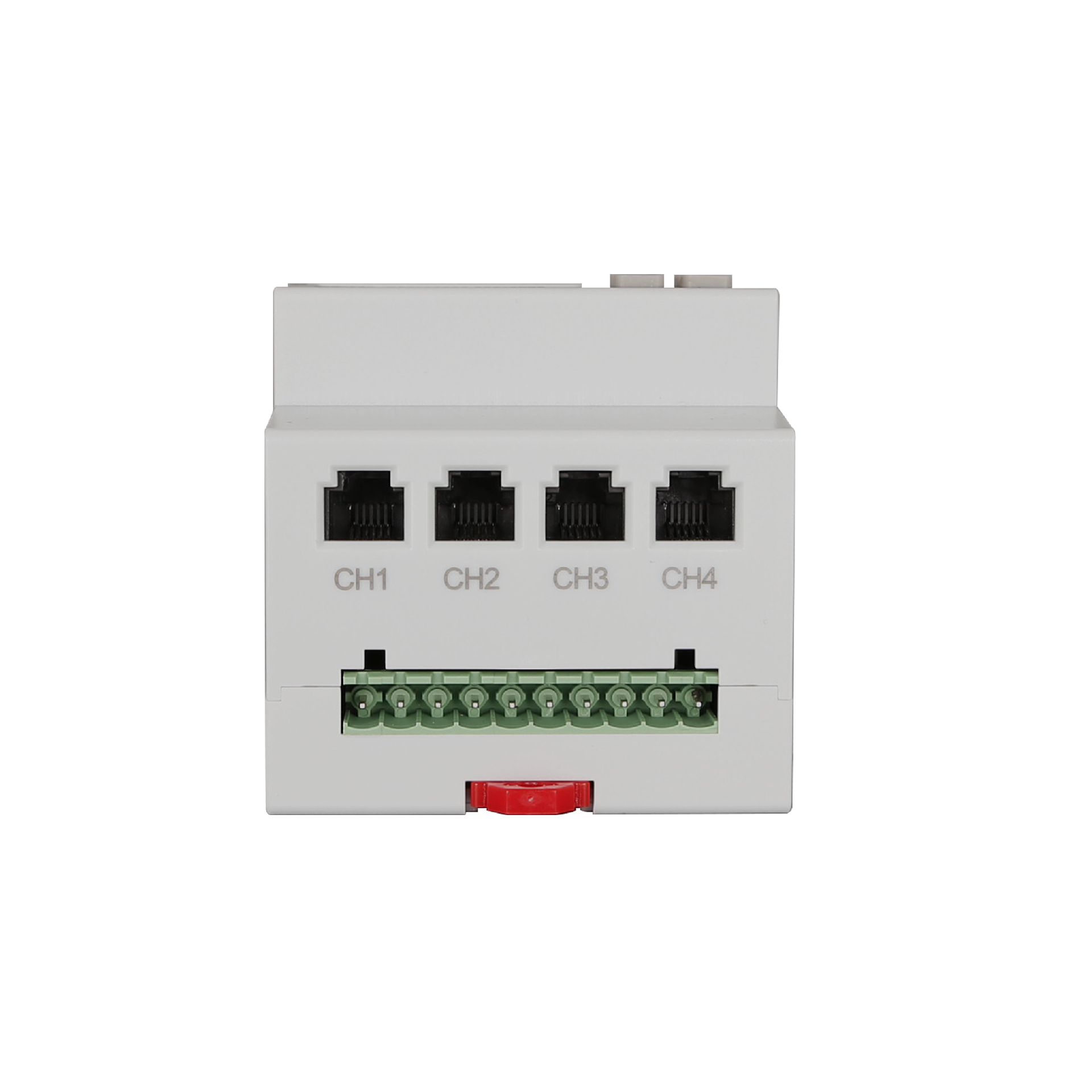

面板說明

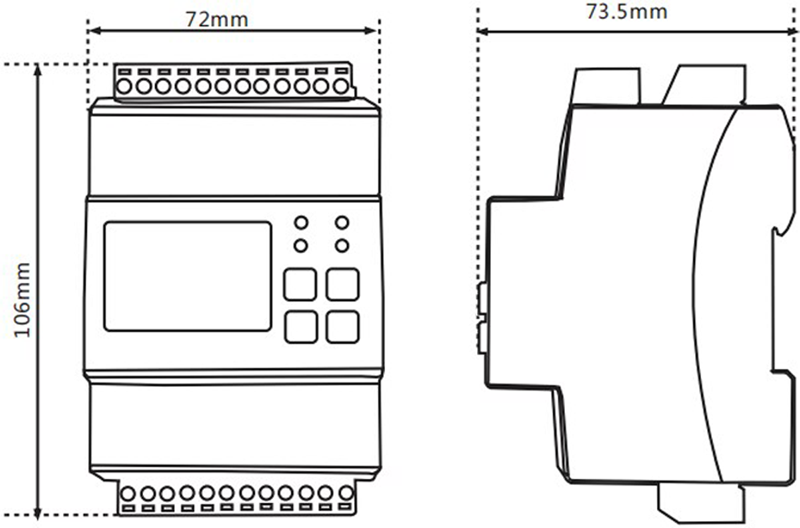

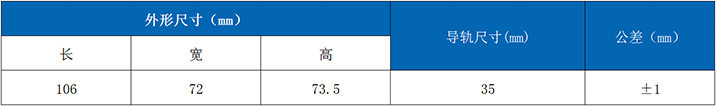

產品尺寸

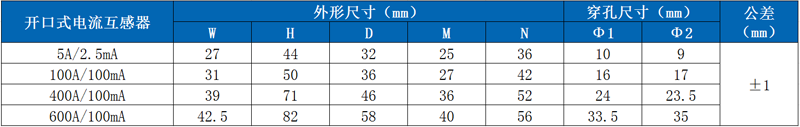

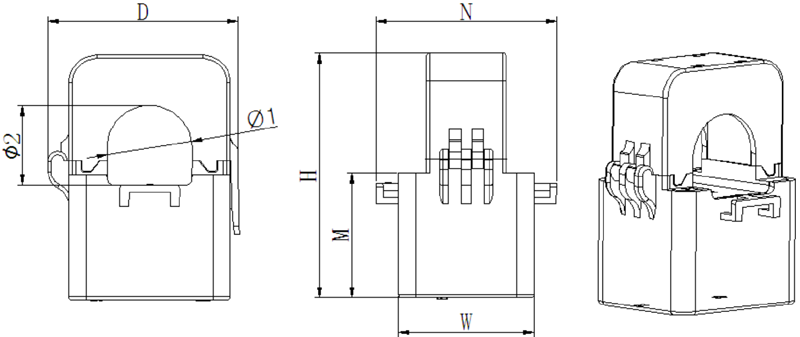

配套電流互感器尺寸
安裝說明 ：
1、CH1～CH14 每個回路的 3 個互感器共用同一條線束，線長 1m。
2、安裝方式為導軌式安裝；可選擇最大四個回路的電流輸入。
3、建議 5A/2.5mA 的互感器安放位置與一次側互感器的間距保持在 1 米以上。

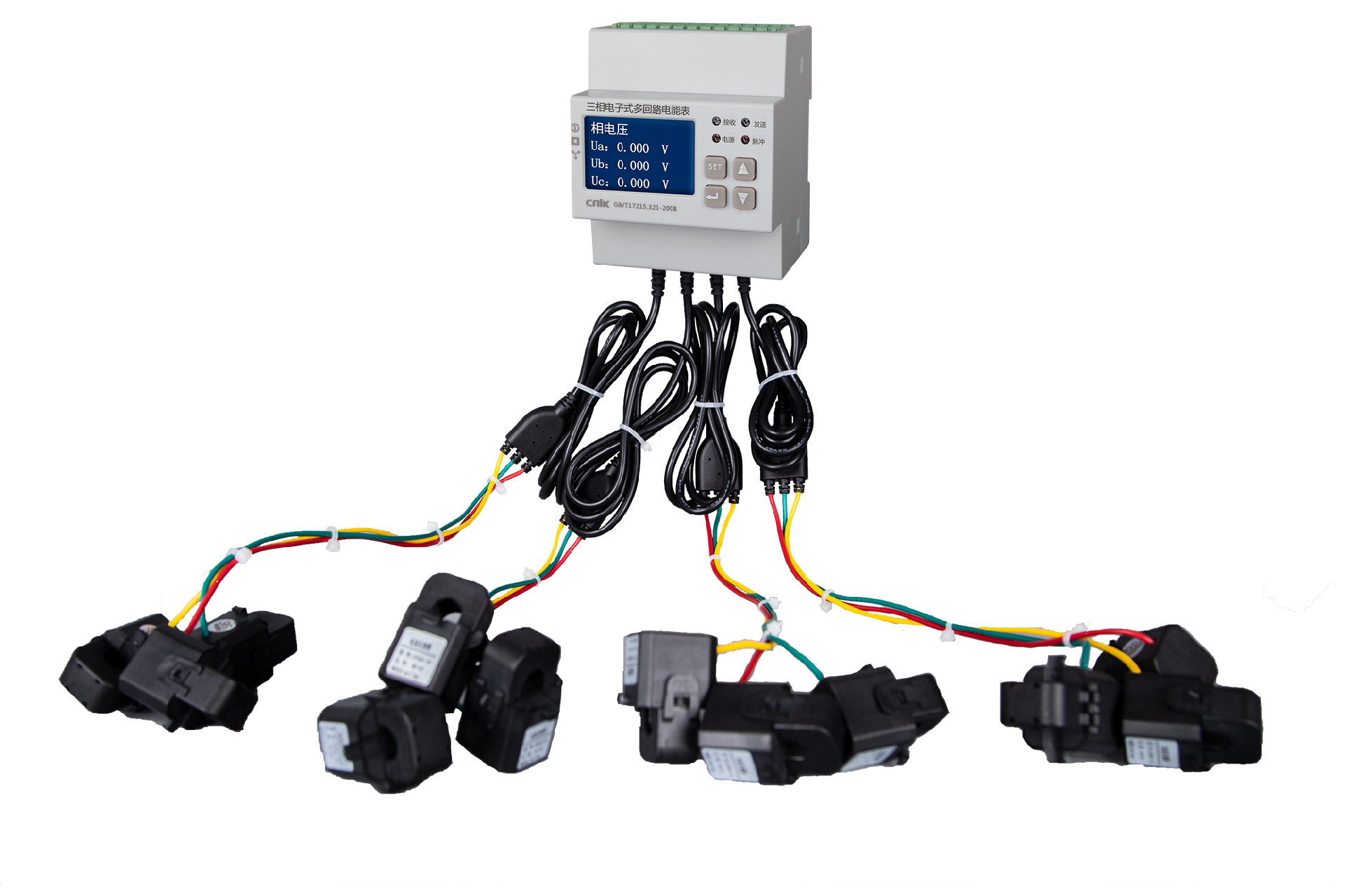

接外置開口式電流互感器時（最多12個）

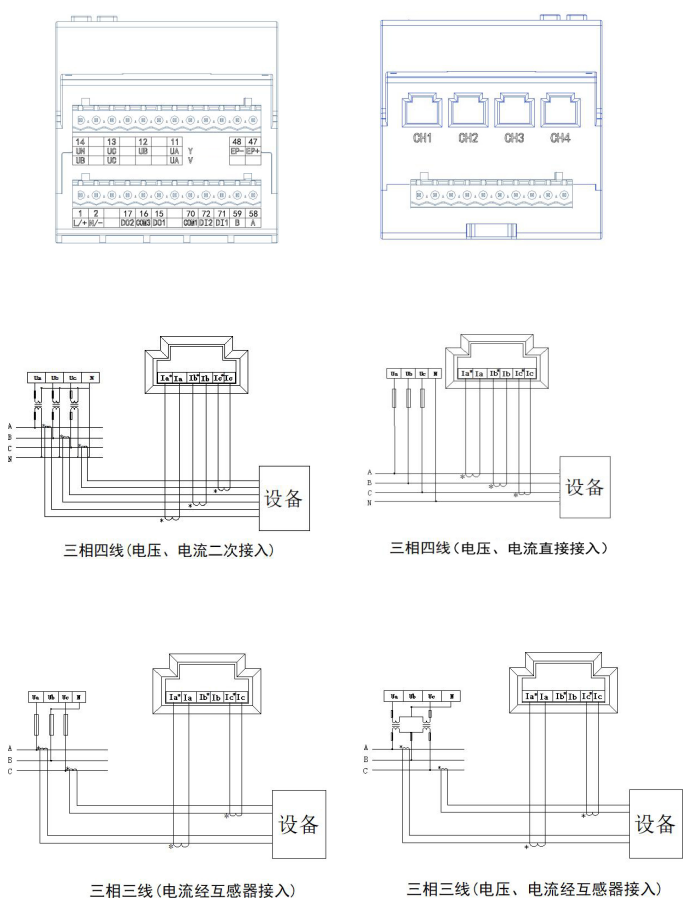

產品接線圖
