多功能電力儀表
電氣火災監控儀
通過NTC溫度傳感器進行溫度監測、報警并生成事件記錄，a、b兩個頁面可顯示6路溫度
概述：
電氣火災監控儀是我司研制智能表計多年的經驗研發的新型產品，具有可編程測量、顯示、數字通訊和電能脈沖輸出等功能的多功能電力儀表,能夠完成電量測量、電能計量、數據顯示、采集及傳輸,實現LCD現場顯示和遠程RS-485數字通訊接口，采用MODBUS-RTU通訊協議。
配套NTC型溫度傳感器（選配），測溫頁面分為a、b頁面，每個頁面顯示3條溫度數據。
配套剩余電流互感器（選配），剩余電流報警門限值時，繼電器觸發報警產生事件記錄。
可監測2~31次諧波（選配），
自帶1路485通訊（標配），1路有功電能脈沖輸出（標配），2DI（標配），2DO（標配）

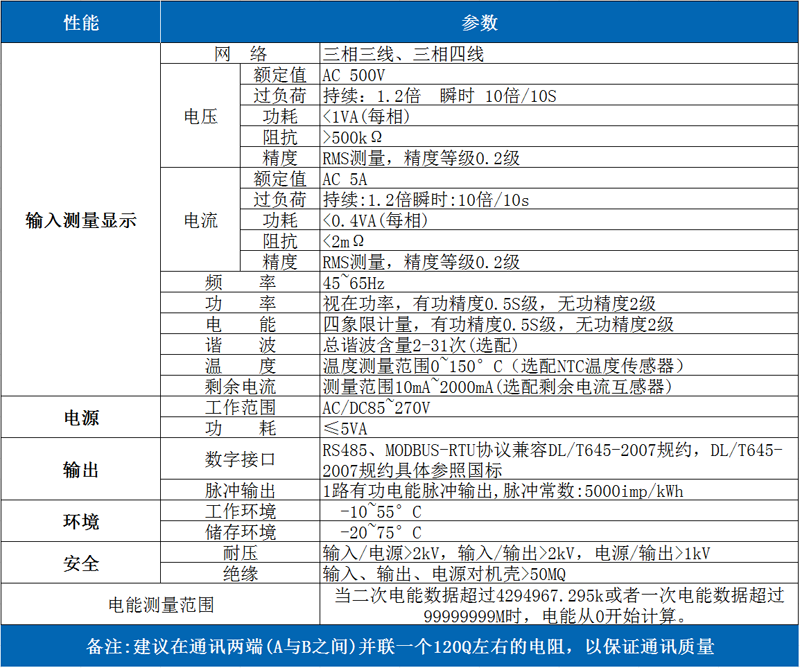

技術參數：
功能特點：
■ 測量(標配)：三相電流、電壓、總有功功率、總無功功率、功率因數、總視在功率、頻率、分相有 / 無功功率、分相功率因數、有功電能、無功電能
（選配：分相視在功率、三相電流不平衡度、三相電壓不平衡度）
■ 6路溫度測量（選配NTC溫度傳感器）可檢測配電箱、線纜或線纜連接處的溫度。當溫度超過門限值，且持續時間達到設定的延時動作時間后，對應的繼電器觸發報警動作，并生成事件記錄。
■ 剩余電流（選配剩余電流互感器1A/0.5mA）在線監測配電線路的剩余電流，當超過剩余電流報警門限值，且持續時間達到設定的延時動作時間后，對應的繼電器觸發報警動作，并生成事件記錄。
剩余電流測量范圍10mA~2000mA。
■ 2-31次總諧波（選配），
■ 復費率功能（選配）6時區、6時段，有4個費率，尖、峰、平、谷針對費率號1、2、3、4。
■ 電能脈沖輸出（標配）提供1路有功電能。
■ 開關量輸出/輸入（標配）：提供2路開關量輸出、2路開關量輸入
■ 1路485通訊：MODBUS-RTU協議
■ 事件記錄：當繼電器報警或復位時，產生事件記錄，可保存前100條事件記錄。
■ 日歷時間（選配）：顯示當前年月日例：2019年11月21日8點37分23秒。

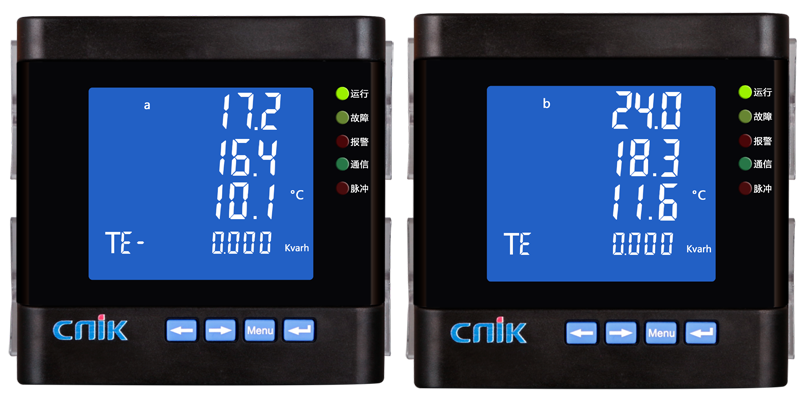

頁面顯示
溫度：
a /b頁面共顯示6路溫度
配套產品

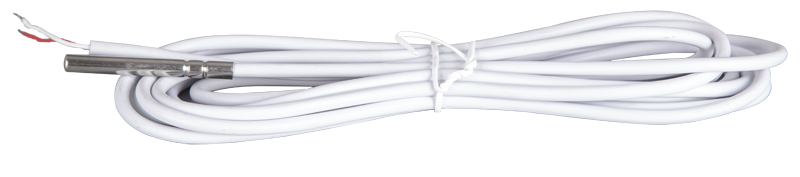

名稱：NTC溫度傳感器
概述：測配套使用我司提供的NTC型溫度傳感器，可檢測配電、線纜或線纜連接的溫度。溫度超過門限值且持續時間達到設定的延時動作時間后，對應的繼電器觸發報警動作，且產生事件記錄。溫度傳感器的安裝必須穩固，防止跌落造成線路短路。
溫度測量范圍0~150℃

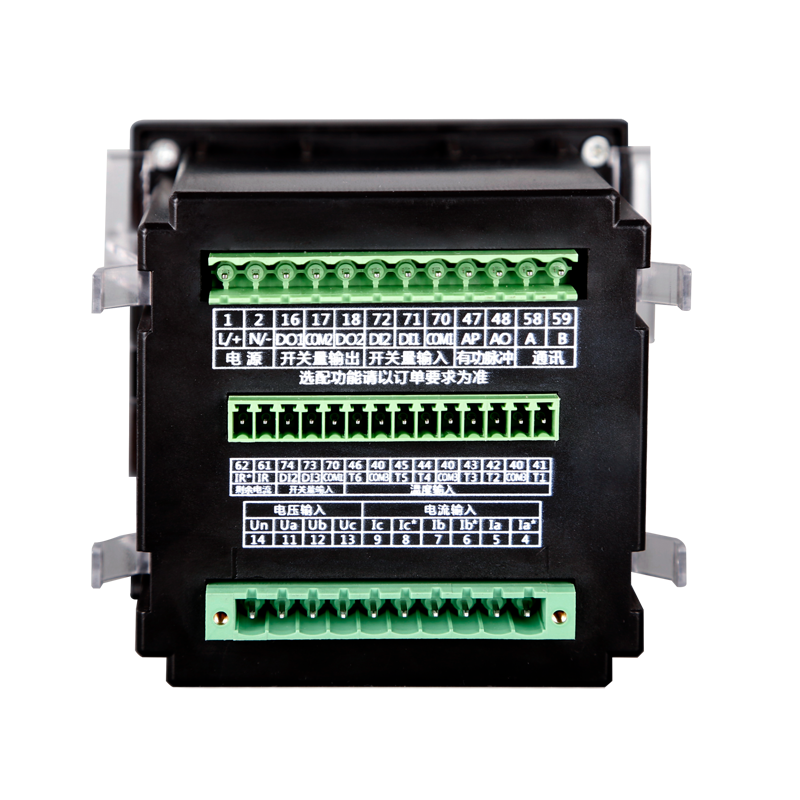

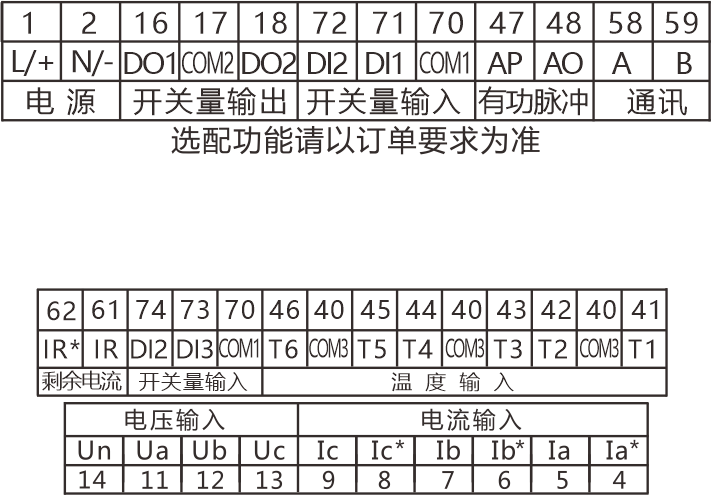

接線方式
