電子式電能表（導軌式）

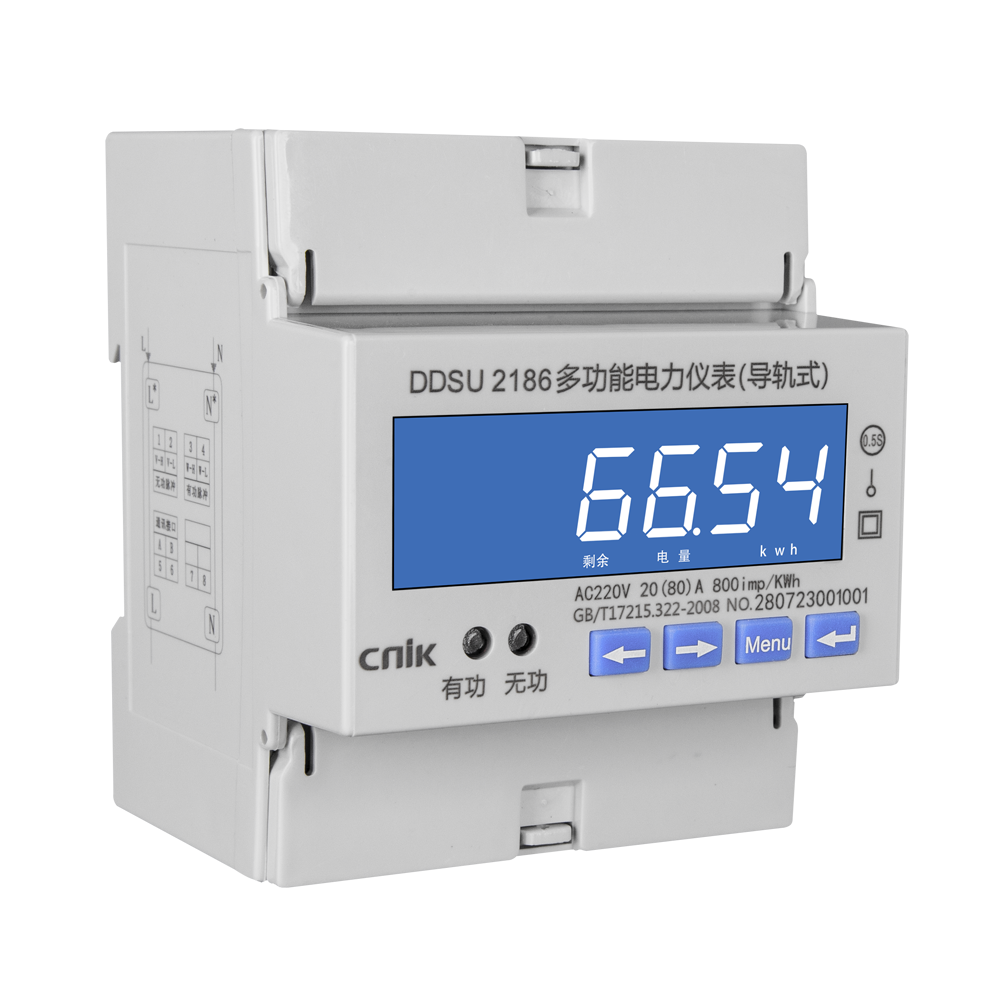

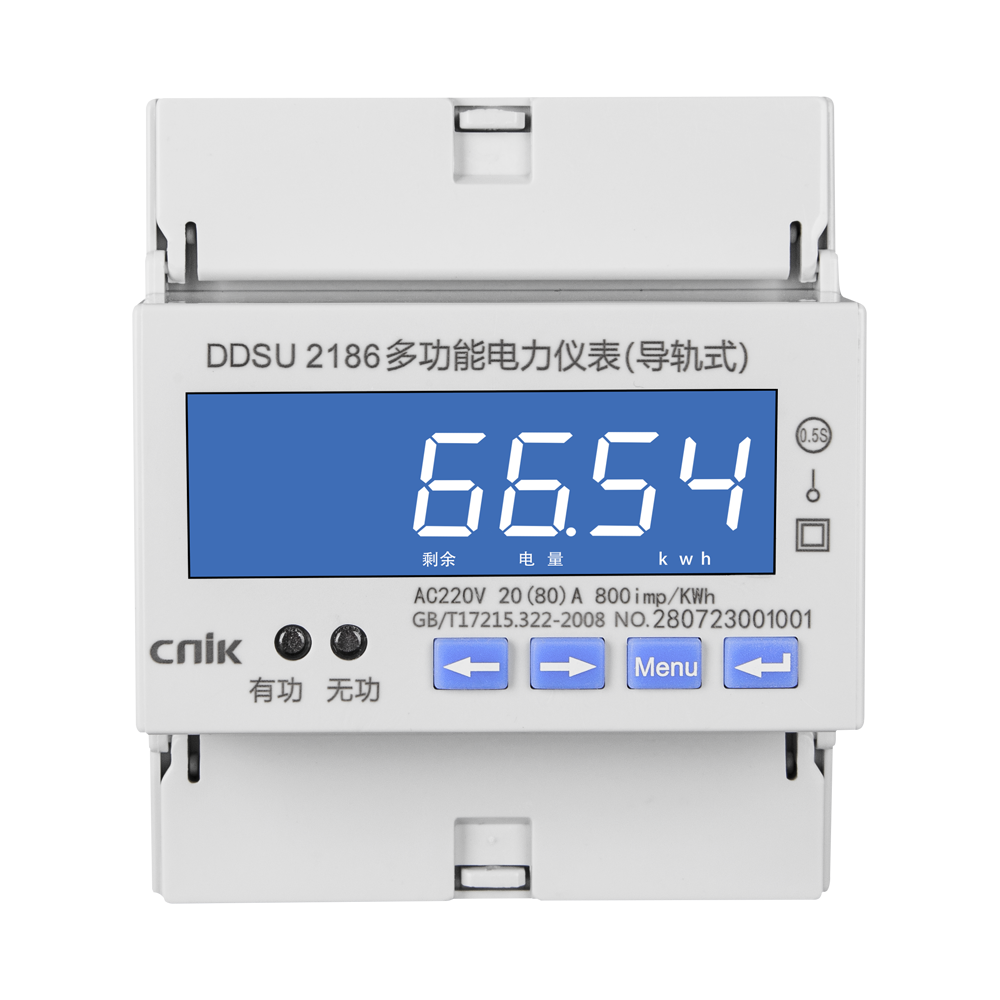

4P單相多功能電力儀表
新一代微型導軌式電能表，總、尖、峰、平、谷電能分別存儲，并保存在相應存儲單元中。計量正向和反向電能，并具有功率方向自動識別和指示等功能。
概述
4P單相多功能電力儀表是本公司集多年的電表設計經驗，所推出的新一代微型導軌式電能表。該儀表采用 LCD 顯示，可進行時鐘、費率時段等參數設置，并具有電能脈沖輸出功能；可用 RS485 通訊接口與上位機實現數據交換，極大地方便了用電自動化管理。該儀表具有體積小、 精度高、可靠性好、安裝方便等優點，性能指標符合國際 GB/T17215、GB/T17883 和電力行業 DL/T614 對儀表的各項技術要求。

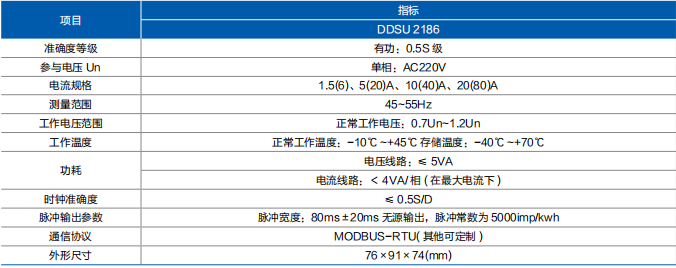

技術指標
功能及特點
計量
■ 計量正向和反向電能，并具有功率方向自動識別和指示等功能。
■ 總、尖、峰、平、谷電能分別存儲，并保存在相應存儲單元中。
■ 電表內能存儲 3 個月的數據，默認電量?jī)鼋Y(jié)轉存日為月未 24時 ( 月末凍結 )。
■ 斷電后所有存儲數據不丟失，并能保持 10 年以上。
時鐘及時段費率
■ 時鐘誤差在 0.5s/ 天以?xún)?nèi)，具有日歷、計時和閏年自動切換功能。
■ 可編程設置尖、峰、平、谷 4 種費率， 日時段可設 8 個時段，時段最小間隔為 1 小時。
顯示
■ 7 位寬溫型 LCD 顯示。
■ 可實時顯示電壓、電流有效值，可實現數據輪顯，循環顯示時間為 4s。
■ 電能脈沖用紅色 LED 指示。
■ 四種費率時段尖、峰、平、谷漢字指示。
輸出
■ 有功電能脈沖輸出，用于校表、采集電能量。
編程
■ 編程設置通過上位機進行。
■ 時間日期設置。
■ 電表地址設置。
■ 費率時段設置。
■ 電量底數清零設置。
通信
■ 用于參數設置及抄表。
■ RS485 通信接口，MODBUS-RTU 通信協議。

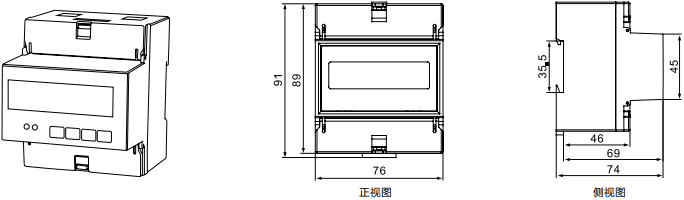

安裝尺寸

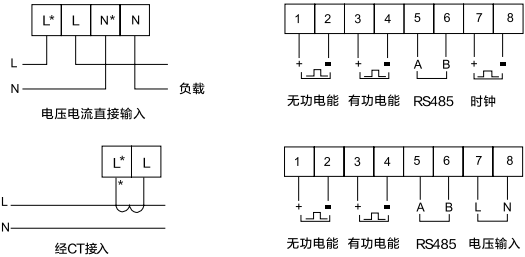

接線方式
單相多功能電力儀表支持一次接入 ( 直接接入 ) 和二次接入 ( 經電流互感器 CT 接入 ) 兩種接線方式。
