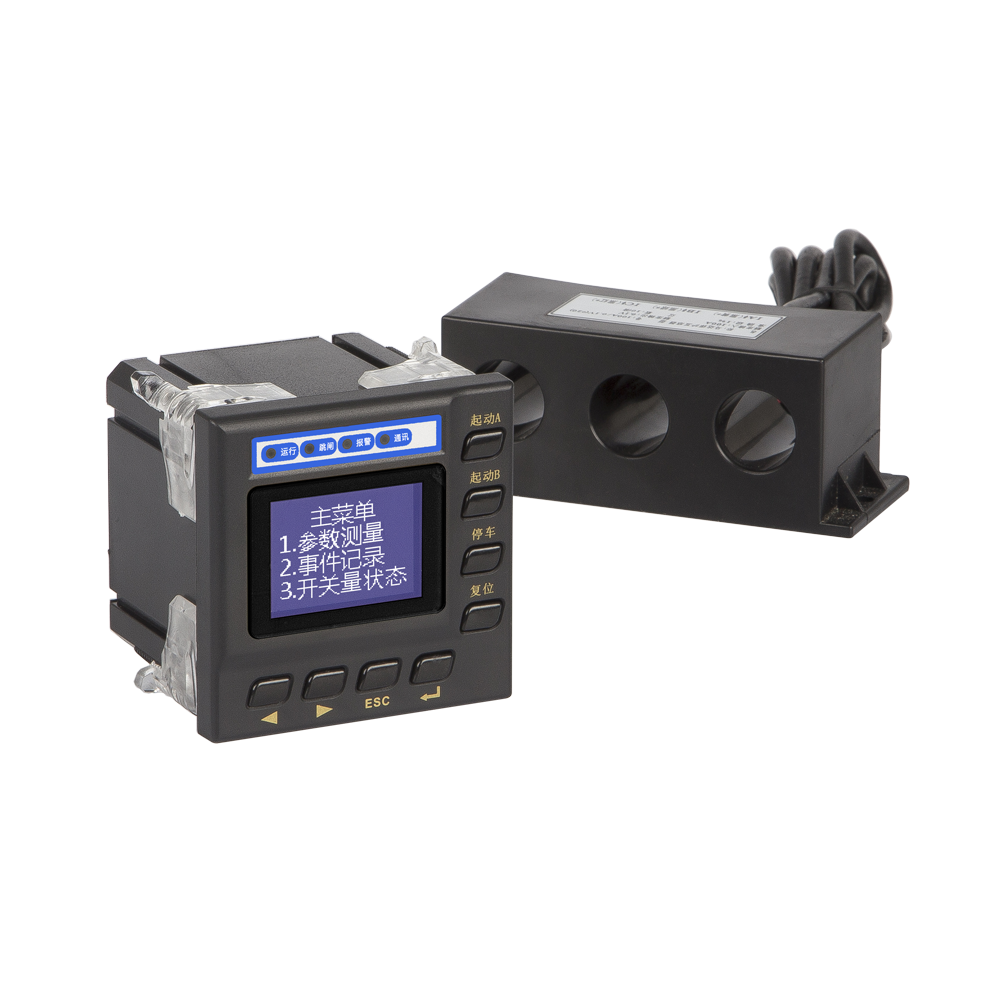

CNIK600E 電動機保護器
對額定電流范圍內的電動機進行過載、欠載、斷相、不平衡、阻塞、堵轉，線路板做三防處理便于惡劣環境使用
概述
CNIK600E 電動機保護器適用于額定電壓至 AC690V、額定電流至 AC800A、額定頻率為 50/60Hz 的電動機。產品體積小，結構緊湊，安裝方便，在低壓控制終端柜和 1/4 模數及以上各種抽展柜中可直接安裝使用，提高了控制回路的可靠性和自動化水平。
CNIK600E 采用分體的產品結構形式，包括主體（保護測量控制功能模塊）、互感器模塊。根據需要選配功能模塊成附件，與接觸器、電動器等電器元件構成電動機控制保護單元、有遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能。適用 UI 煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域。

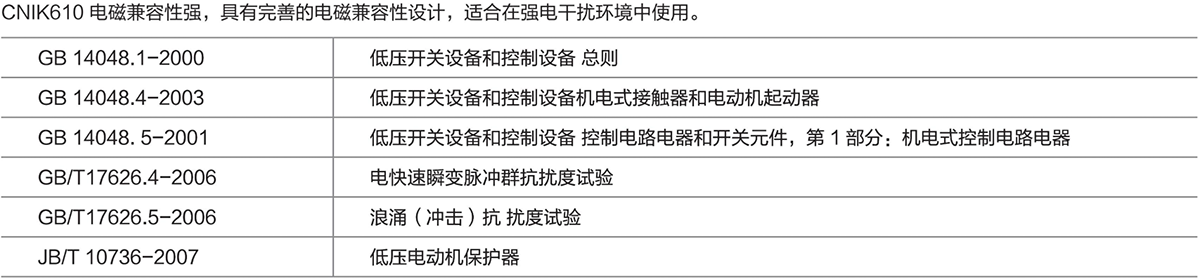

符合標準
特點
■ 三相電流測量功能
■ 零序或漏電電流測量功能
■ 三相電壓測量功能
■ 完備的電動機電壓，電流保護
■ 輔助電源 AC85V-450V 支持無零線電機應用場合供電
■ 支持就地 / 遠程通訊控制啟停，正反轉啟動，Y/ △啟動等多種啟動
■ LCD 顯示，保護控制參數現場設置
■ 簡便靈活的安裝 / 維護
■ 可與主流 PLC，DCS 聯網
■ 可接入 MODBUS 現場工業總線實現網絡通信
■ 按照繼電保護標準設計執照
■ 線路板三防處理，支持惡劣環境下使用

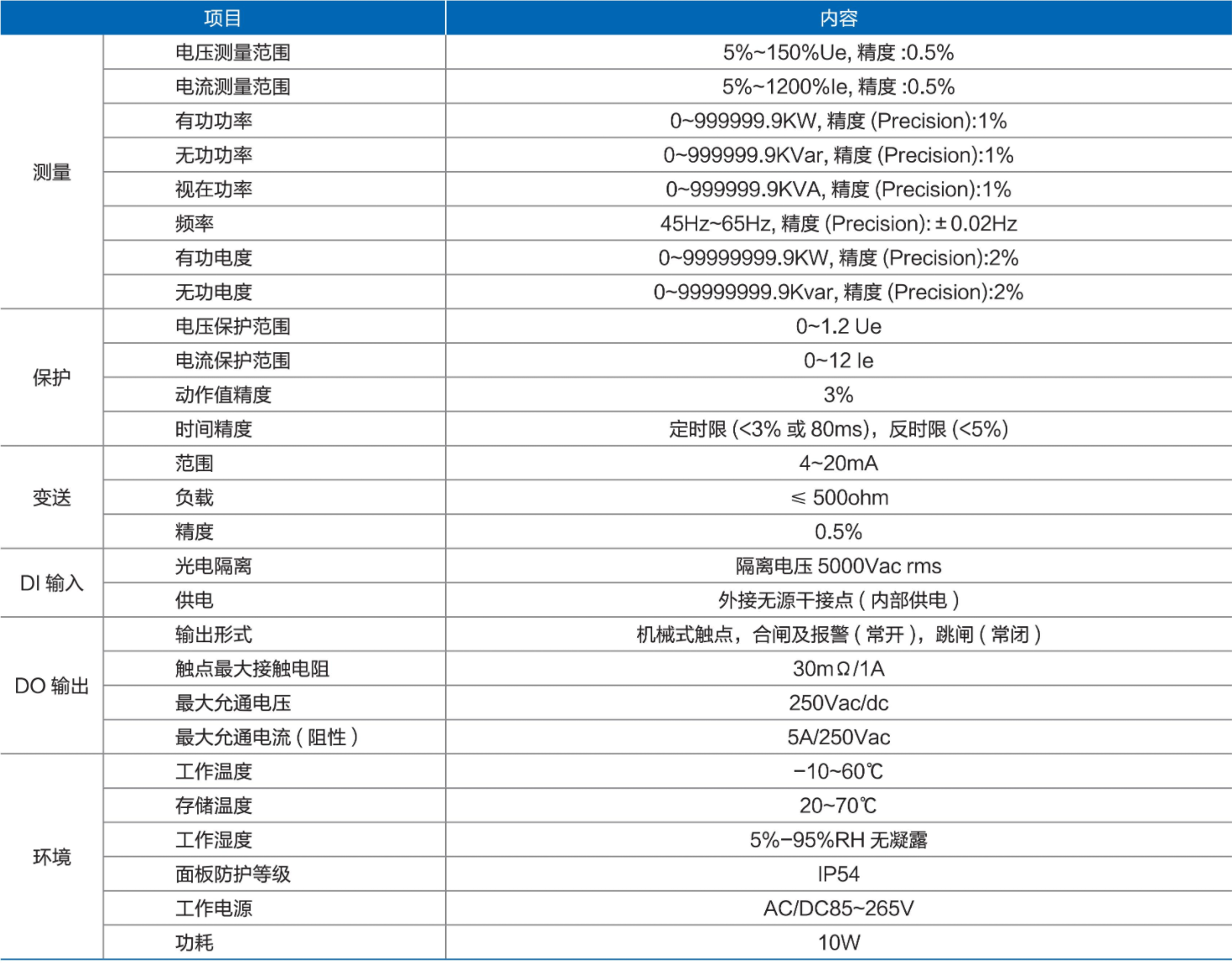

技術指標
功能及特點
■ 實時測量功能：Ua、Ub、Uc、Ia、Ib、IC、IO、P、Q、S、COSF、Freq、Ep、Eq
■ 開關量輸入 :8 路開關量輸入
■ 開關量輸出 :4 路開關量輸出
■ LED 指示 :3 路 LED 燈指示電機運行，故障及通訊
■ Ao 變送 :1 路 4~20mA 輸出，負載≤ 500ohm
■ 通訊 :1 路 RS485，支持標準 Modbus-RTU

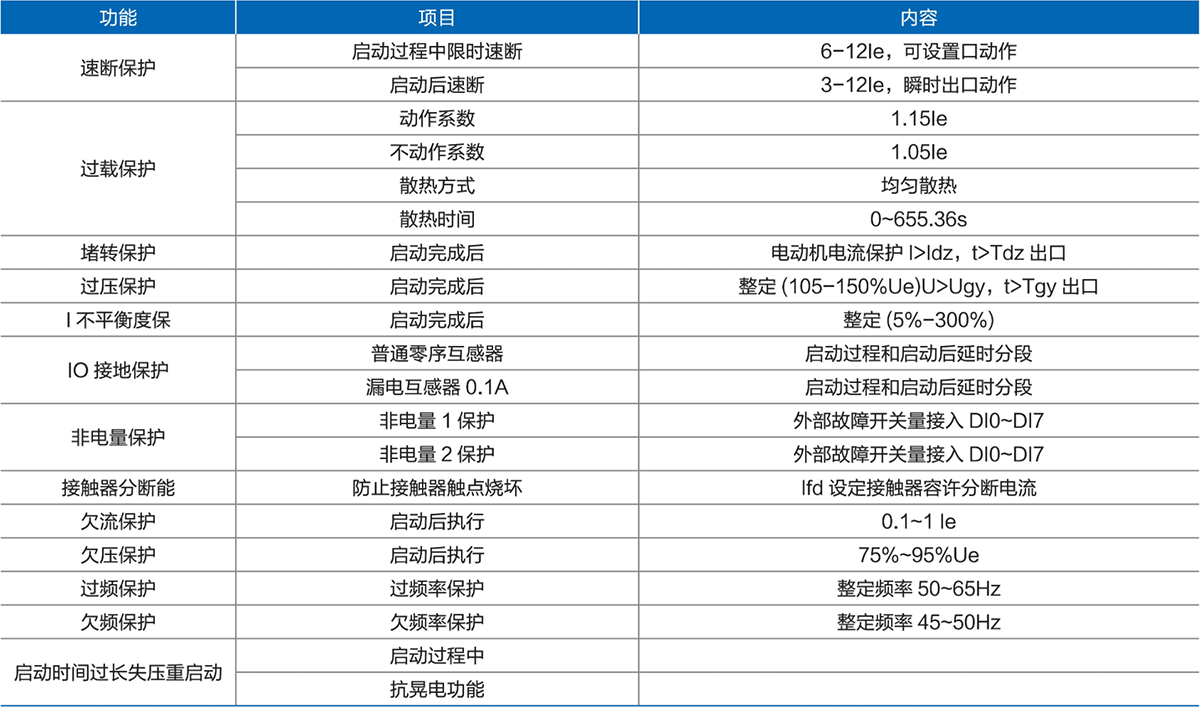

■ 繼電保護
■ SOE 事件記錄：50 條 SOE 事件記錄
■ 電機啟停方式空置率：支持就地 / 遠方控制電機啟停

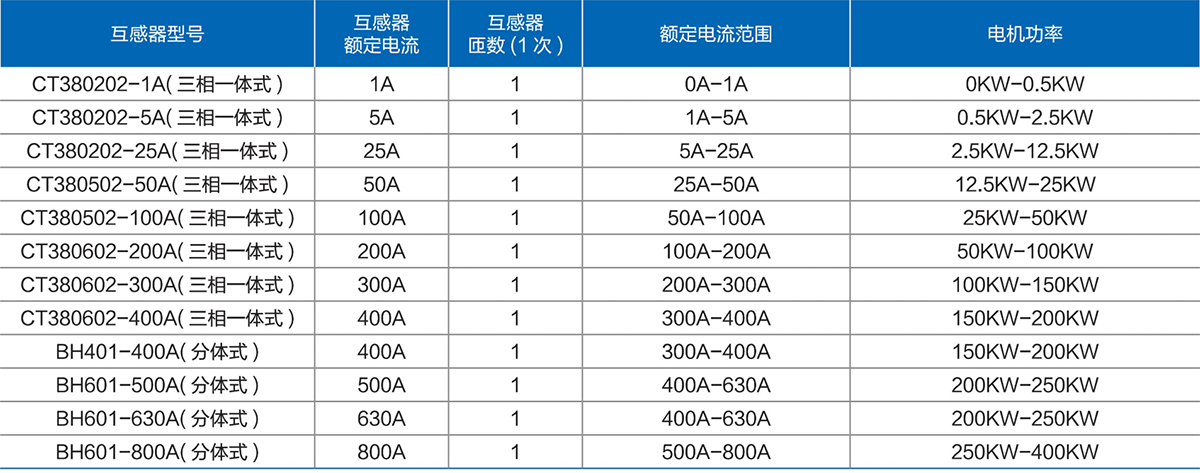

保護器額定電流選配
外形及安裝尺寸

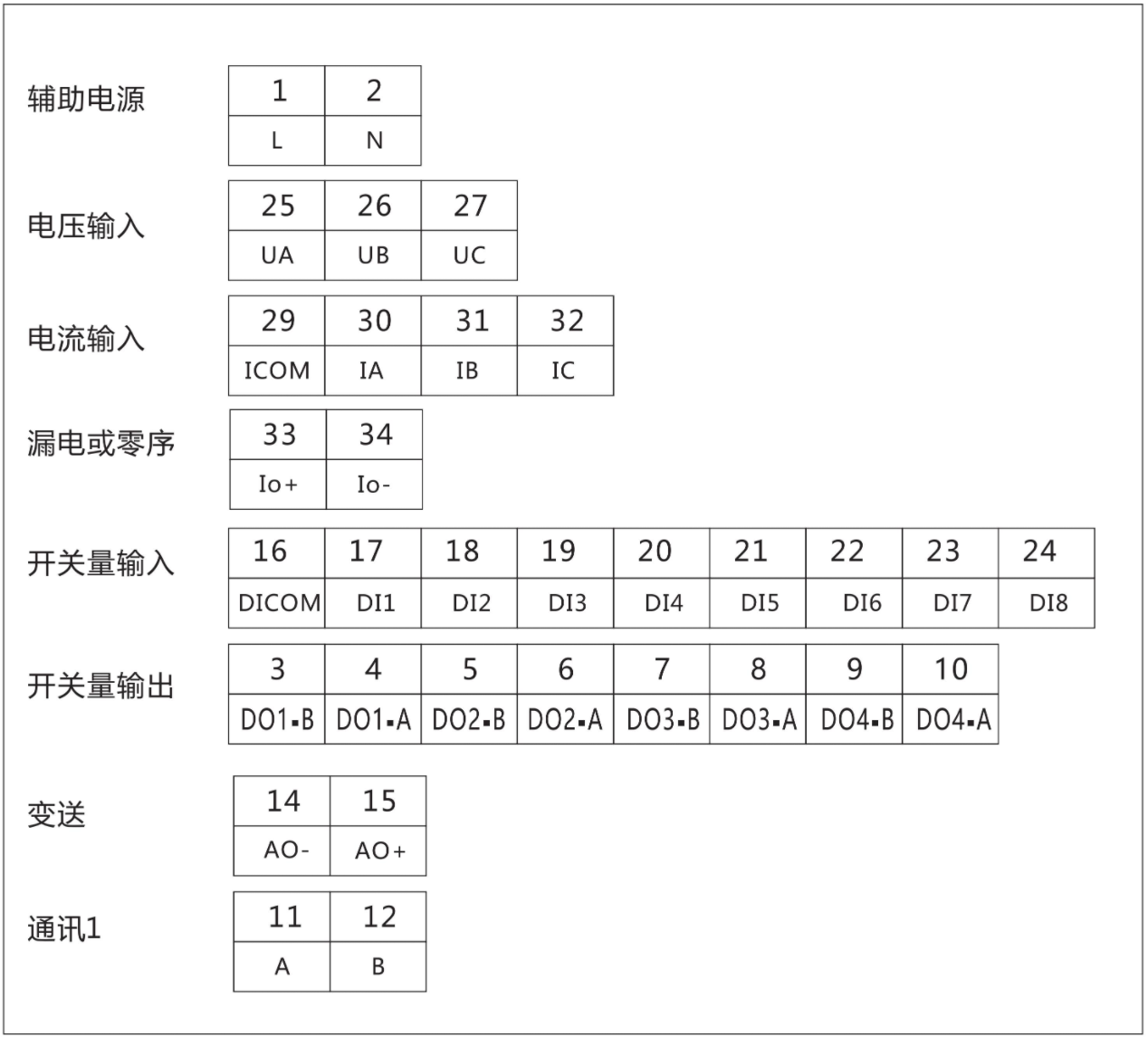

端子圖
